Sistema di controllo di accesso ESD per fabbrica elettronica
Dettagli:
| Luogo di origine: | Shanghai, Cina |
| Marca: | herzesd |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 10 |
|---|---|
| Prezzo: | CN¥20,993.70 |
| Termini di pagamento: | L/C, T/T |
|
Informazioni dettagliate |
|||
| Orario di lavoro: | illimitato | Comunicazione: | TCP/IP |
|---|---|---|---|
| Gamma di cinturini da polso: | 100K~100MΩ | Gamma di calzature: | 100K~1GΩ |
| Adattatore esterno: | Adattatore di alimentazione AC/DC | Tensione operativa: | CC 12 V ± 10%, ≥ 3,3 A |
| Lunghezza del cavo: | 1,5 m | Temperatura operativa: | 21℃~30℃ per test da 1 Gigohm/5℃~30℃ per tutti gli altri limiti di test |
| Dimensione: | 88*135*42mm (L*L*A) | Peso: | 1.1 kg |
| schermo tattile: | Colore da 7 pollici | Processore: | 4 core a 32 bit |
| Velocità del processore: | 4X1GHZ | Memoria: | DDR3 2G |
| Magazzinaggio: | EMMC FLASH 8G | ||
Descrizione di prodotto
Descrizione del prodotto

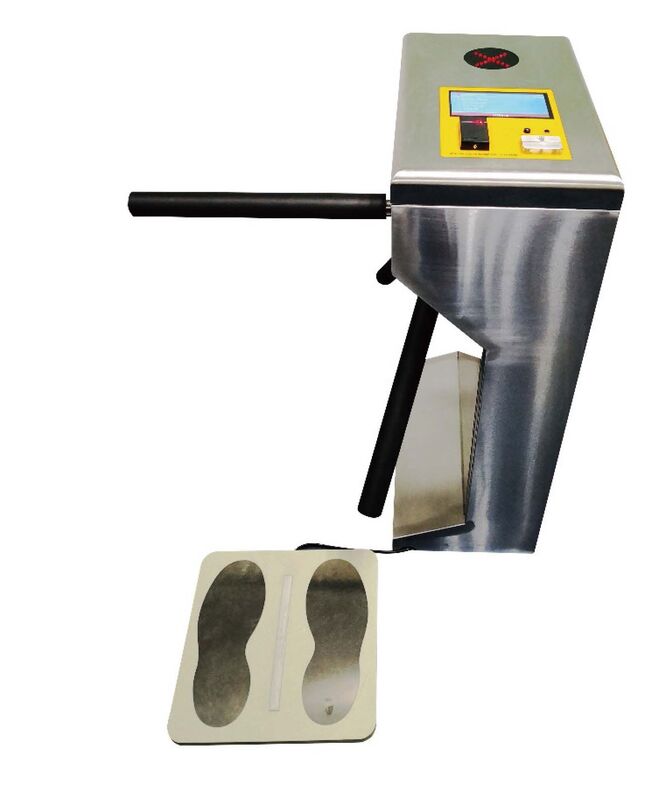

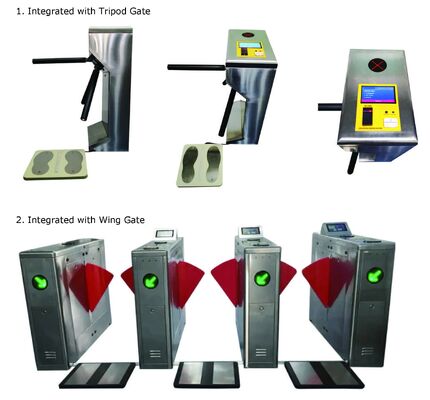

Il sistema di controllo accessi ESD HZ-6809 è progettato per test rapidi, frequenti e accurati degli articoli di messa a terra del personale ESD. Il suo design unico incorpora un tester ESD, un orologio del computer, un display touchscreen, un lettore di schede IC / ID o uno scanner di codici a barre, un modulo Ethernet, ecc. in un compatto involucro in acciaio inossidabile. Questo sistema può essere utilizzato con tornelli a treppiede, cancelli a battente, cancelli a bandella, serrature elettroniche e camere di doccia ad aria. Inoltre, potrebbe fornire una gestione di base dei test ESD, impedire agli operatori di entrare nell'EPA senza test ESD. Inoltre, i risultati dei test vengono memorizzati elettronicamente nel sistema e facilmente scaricati come gestione delle presenze, che ha la funzione di distinguere e impostare diverse dichiarazioni di presenza. Memorizzerà automaticamente 500.000 risultati dei test mentre il software è chiuso e il PC è offline. Soddisfa i requisiti di ANSI/ESD S20.20 e IEC 61340 negli Stati Uniti e in Europa.
Caratteristiche principali

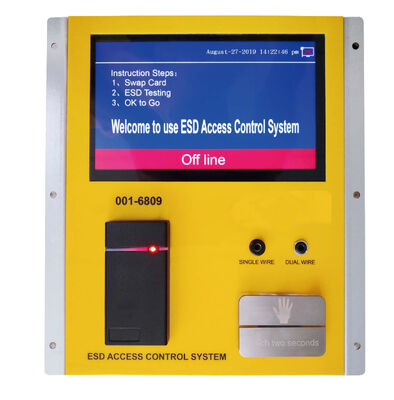

1. Comunicazione: TCP/IP 2. Costruito con un pulsante di test a stato solido, per migliorare una maggiore durata del pulsante di test 3. Il touchscreen da 7” mostra: ora, data, posizione, dipartimento, ID dipendente, nome, gruppo, articolo testato e resistenza dettagliata del cinturino da polso, calzature, indumenti ESD 4. Impostazione delle autorizzazioni di base:
|
Numero ruolo
|
Nome ruolo
|
VIP
|
Calzature
|
Cinturino da polso a filo singolo
|
Cinturino da polso a doppio filo
|
Indumento ESD
|
|
01
|
Cinturino da polso a filo singolo
|
1
|
1
|
0
|
1
|
1
|
|
02
|
Cinturino da polso a doppio filo
|
1
|
1
|
1
|
0
|
1
|
|
03
|
Cinturino da polso singolo + Calzature
|
1
|
0
|
0
|
1
|
1
|
|
04
|
Cinturino da polso doppio + Calzature
|
1
|
0
|
1
|
0
|
1
|
|
05
|
Calzature ESD
|
1
|
0
|
1
|
1
|
1
|
|
06
|
Indumento ESD
|
1
|
1
|
0
|
1
|
0
|
|
07
|
Indumento ESD + Calzature
|
1
|
0
|
1
|
1
|
0
|
|
08
|
VIP
|
0
|
1
|
1
|
1
|
1
|

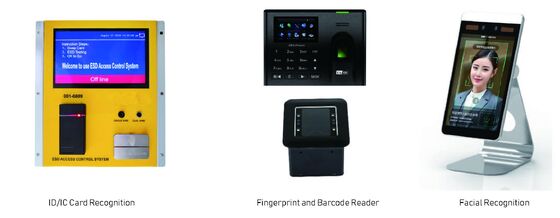

5. Dopo aver passato la scheda (o il codice a barre), il sistema si ripristinerà automaticamente se non si supera il tempo di passaggio limitato. 6. Fasi del test ESD 1.) Passare la scheda per garantire l'autorizzazione legale della scheda o del codice a barre. (L'impronta digitale / l'impronta del palmo / il riconoscimento facciale possono anche essere uno dei modi per dare l'autorizzazione legale) 2.) Per iniziare il test, usa il dito per collegare i contatti metallici superiori e inferiori dell'interruttore di test. Tieni premuto il dito fino a quando i risultati del test vengono visualizzati sul touchscreen 3.) NON toccare altri metalli durante l'esecuzione del test, poiché ciò influenzerà i risultati. 4.) Risultato del test ESD: freccia verde con annuncio vocale significa Test superato, freccia rossa con istruzioni vocali e luminose significa Test fallito. Note: quando si esegue un test sulle calzature, assicurarsi di posizionare entrambi i piedi sulla piastra a doppio piede (un piede per piastra). Mantenere pulita la piastra del piede con alcool isopropilico al 99% quando si utilizza il limite di test elevato da 1 Gigohm. Una piastra del piede sporca potrebbe produrre un falso passaggio. Quando si esegue un test sul cinturino da polso, assicurarsi di collegare completamente il cavo del polso nella presa del tester.
Caratteristiche hardware
*Display touchscreen a colori da 7 pollici *Test del cinturino da polso a filo singolo e doppio filo Test del cinturino del tallone e delle scarpe ESD *Lettore di schede IC (ID) (o scanner di codici a barre incorporato) *Modulo Ethernet per la comunicazione di rete *Doppia piastra per calzature indipendenti *Test 27VDC Test
La CPU del dispositivo è un processore a 4 core a 32 bit con le frequenze principali di 4X1 GHz e DDR3 2G EMMC FLASH 8G, che supporta una varietà di apparecchiature di accesso all'interfaccia dello schermo, al fine di soddisfare le esigenze dell'alto sviluppo delle imprese, la parte di controllo ha una serie di interfacce di sviluppo, interfaccia USB a quattro bit 2 RS485, 2 232 e un'interfaccia ad alta definizione HIDM. È possibile memorizzare 300.000 autorizzazioni per schede ID / IC, nel frattempo, il tester può anche memorizzare 500.000 record di test quando è offline.
|
Articolo
|
Valore
|
|
Luogo di origine
|
Shanghai, Cina
|
|
Marchio
|
Herzesd
|
|
Orario di lavoro
|
Illimitato
|
|
Comunicazione
|
TCP/IP
|
|
Intervallo di test per cinturino da polso
|
100K ~100MΩ
|
|
Intervallo di test per calzature
|
100K~1GΩ
|
|
Adattatore esterno
|
Adattatore di alimentazione CA/CC
|
|
Tensione di esercizio
|
CC 12V±10%,≥3,3A
|
|
Lunghezza del cavo
|
1,5 m
|
|
Temperatura di esercizio
|
21℃~30℃ per test da 1 Gigohm/5℃~30℃ per tutti gli altri limiti di test
|
|
Dimensione
|
88*135*42mm (L*P*A)
|
|
Peso
|
1,1 kg
|
1, Perché è necessario proteggere l'ESD per la linea di produzione?L'ESD (scarica elettrostatica) è un effetto che potremmo tutti sperimentare semplicemente rimuovendo un capo di abbigliamento, ma un accumulo statico e la scarica quando si lavora con l'elettronica possono causare potenziali danni ai componenti e guasti latenti del circuito stampato. Prima di acquistare o implementare prodotti sicuri per ESD, è necessario implementare una procedura sicura per ESD in base agli standard ESD IEC 61340 o ANSI S2020, che è alla base del lavoro di protezione preventiva ESD e una maggiore garanzia di garanzia della qualità. 2, Cosa offriamo?
Pacchetto ESD: sacchetto schermato, schiuma EVA, schiuma PU, schiuma IXPE, scatola ondulata PP, nastri, blister, pallet, scatola per bidoni, tappetini ESD per vassoi: tappetini da tavolo, tappetini per pavimenti, tappetini antifatica, piastrelle in PVC. Circolazione ESD SMT: portariviste, portapacchi PCB, portarotoli, carrello, scaffale per fili di stoccaggio, carrello per scaffali per fili. Messa a terra: cinturini da polso ESD, messa a terra, spine Abbigliamento ESD: camice, giacca, scarpe, stivali, berretti, guanti Strumenti ESD: spazzole, pinzette, forniture per ufficio, apparecchiature di prova ESD, ecc...
3, Perché scegli HerzESD? HerzESD si impegna a servire meglio i nostri clienti offrendo risposte esplicative corrette e chiare. Cerchiamo di farlo, anche quando informare meglio i nostri clienti, significa contraddire opinioni più consolidate ma a volte imperfette sul mercato. In HerzESD siamo orgogliosi di garantire l'unica soluzione ESD corretta. Per continuare questa visione, abbiamo bisogno di produttori e fornitori ESD affidabili su cui possiamo sempre contare. HerzESD è un partner solido e, insieme ai nostri partner internazionali, restiamo forti e vigili per quanto riguarda possibili miglioramenti o nuove soluzioni per affrontare e controllare l'elettricità statica.
